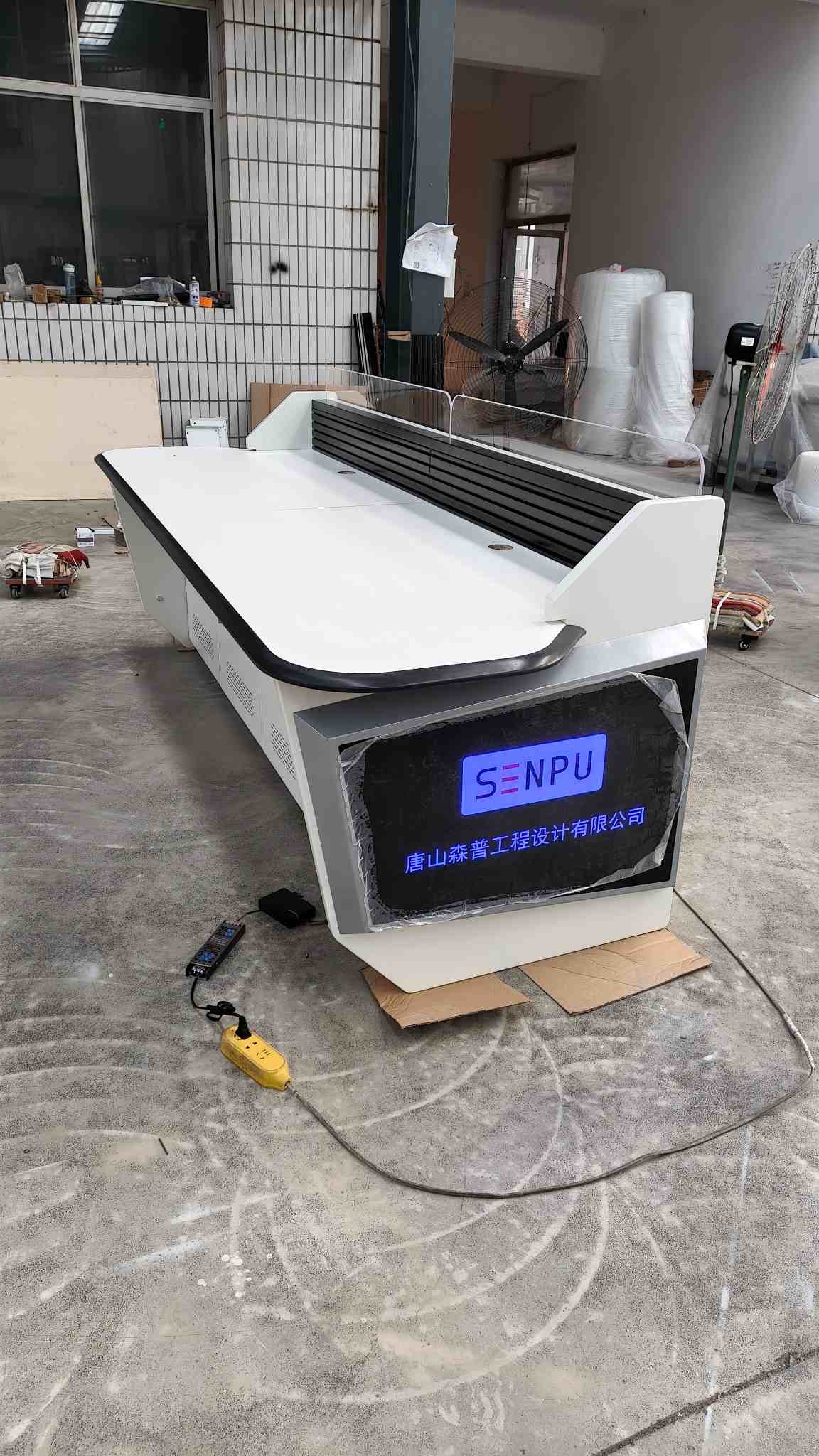

Конзола за диспечерско захранване

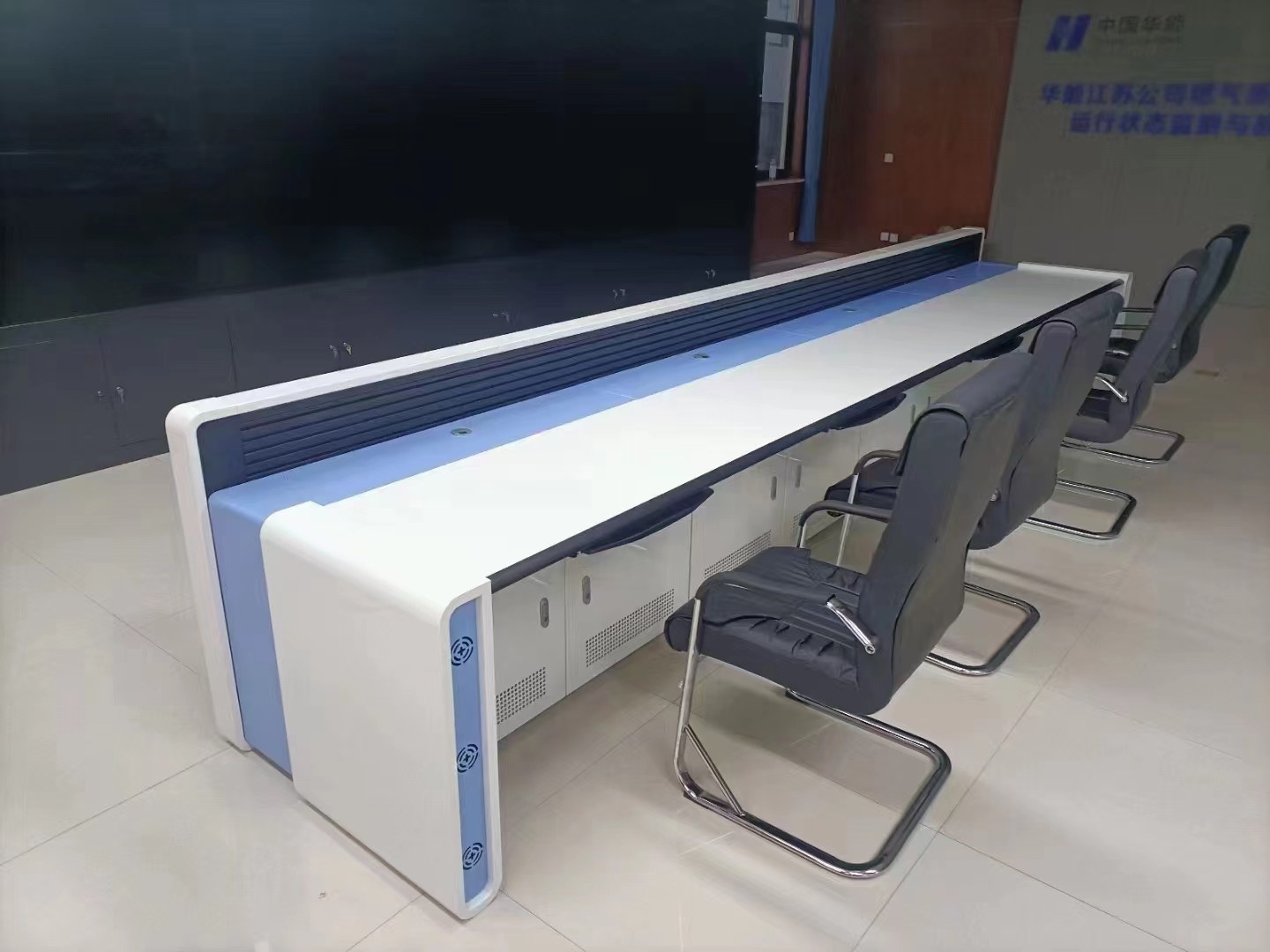

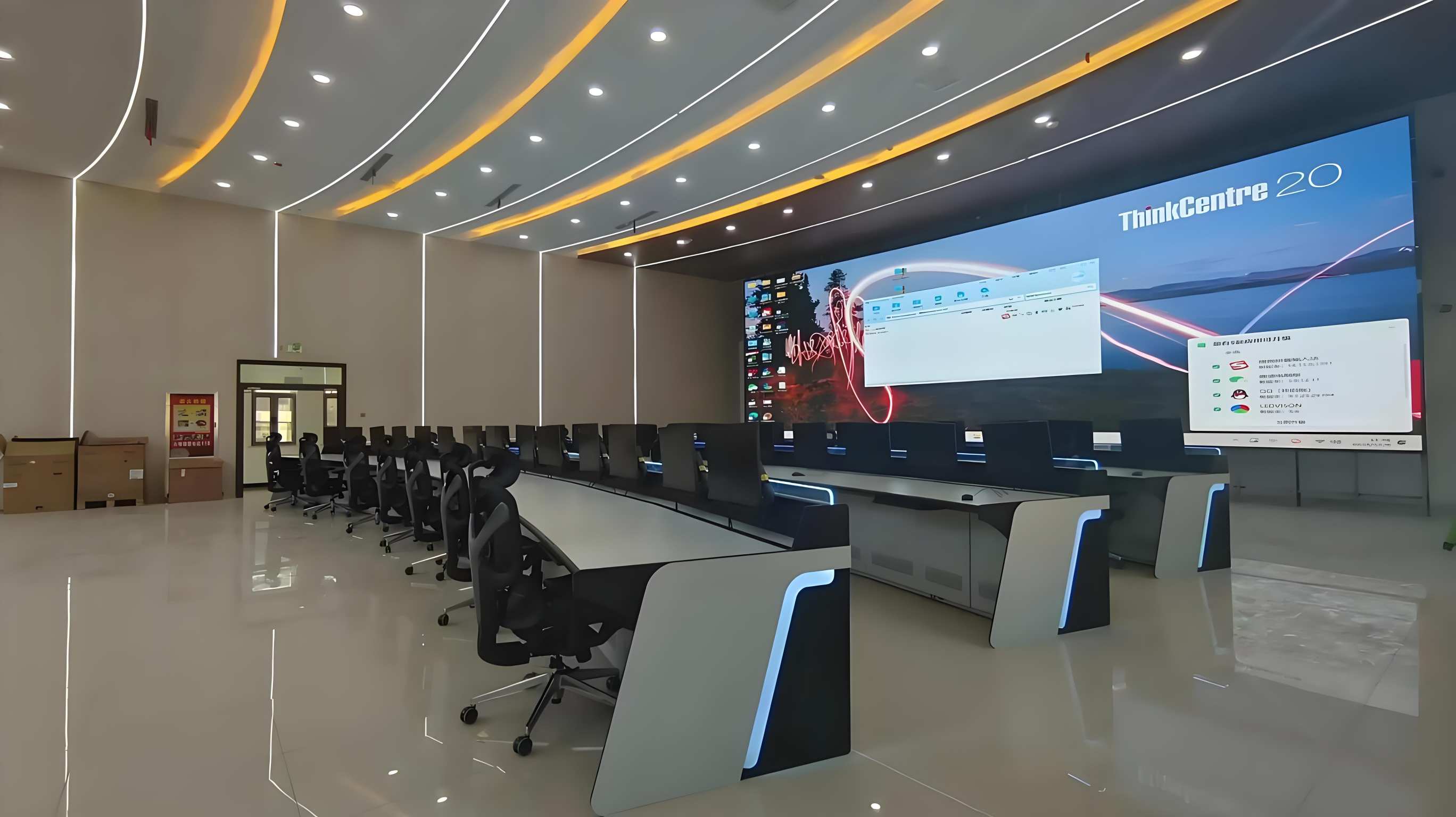

Power Dispatching Console от Китай TEMERY, наричана още работна станция за управление на мрежата или бюро за мониторинг на мощността, е специален терминал за взаимодействие човек-машина за среди за контрол на мощността. За разлика от обикновените бюра, той стриктно отговаря на стандартите за безопасност на енергетиката, изискванията за електромагнитна съвместимост и спецификациите за 24-часова работа, широко използвани в провинциални/общински диспечерски центрове, стаи за наблюдение на разпределението, термални/хидроелектрически централи и нови контролни стаи за вятърна и слънчева енергия.

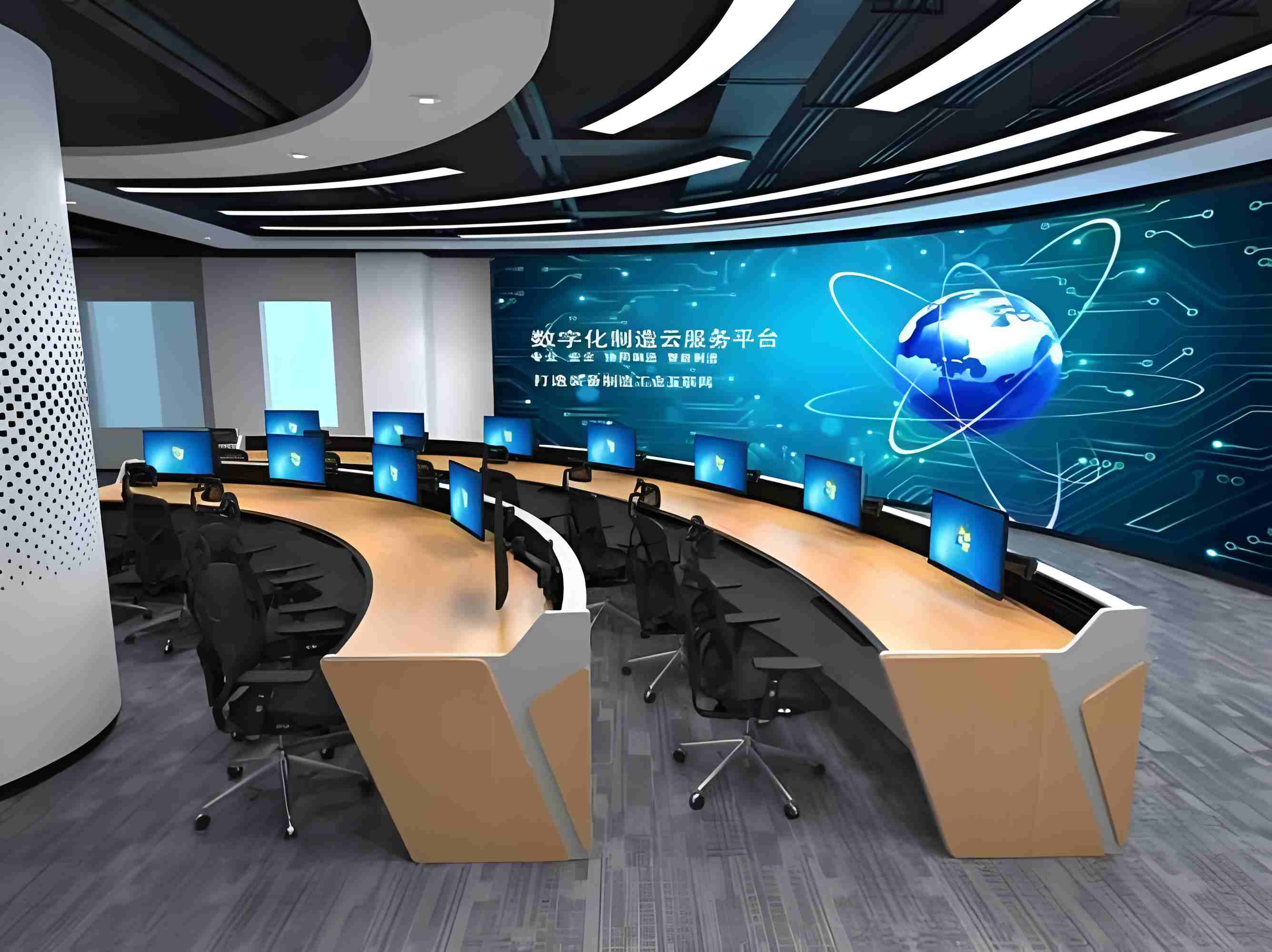

Той приема модулна сглобена структура, поддържаща права линия, дъгообразна форма, U-образна форма и други дизайни на оформлението на залата. Всяка работна позиция от него може да бъде независимо конфигурирана със система за поддържане на няколко монитора, скрито управление на кабелите, кабина за съхранение на оборудване и защита за заземяване. Той позволява персонализирана конфигурация според мащаба на проекта и изискванията за диспечиране.

1. Основна рамка

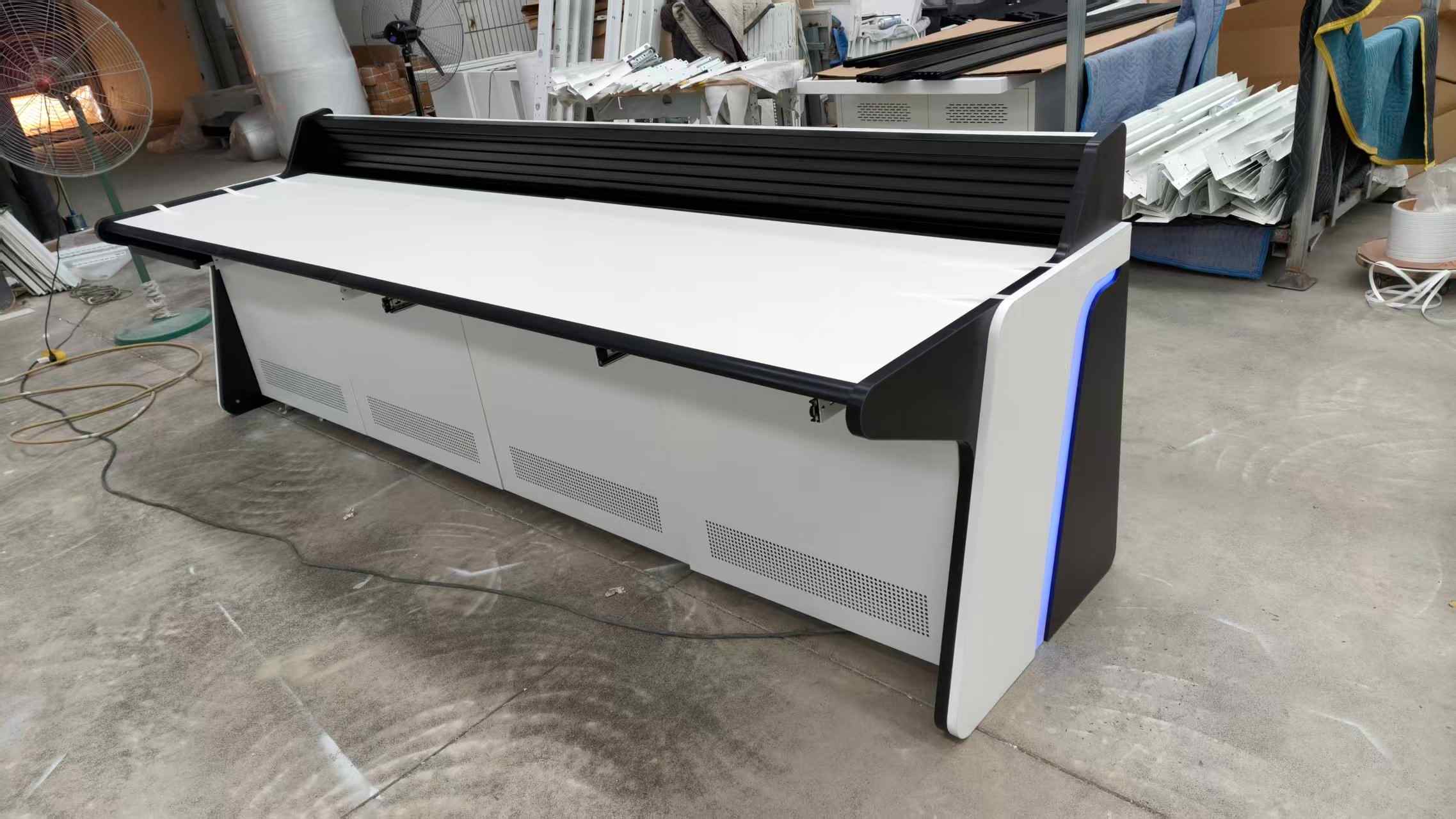

Рамката на Power Dispatching Console е произведена от висококачествена SPCC студено валцована стоманена плоча с дебелина от 1,5 mm до 2,0 mm. Цялата рамка е подложена на киселинно ецване, фосфатиране, обезмасляване и обработка с електростатично пръскане при висока температура, за да се осигури устойчивост на ръжда, устойчивост на корозия, устойчивост на влага и устойчивост на деформация. Всички заваръчни позиции върху него са полирани гладко без остри ръбове.

Версията от висок клас използва 6063-T5 промишлена алуминиева сплавна гредиста структура, осигуряваща по-висока цялостна стабилност, по-леко тегло и по-здрава носеща производителност. Твърдата рамка може да издържи дългосрочно тежко натоварване на много екрани без разклащане или деформация, като се адаптира напълно към дългосрочна непрекъсната промишлена мониторингова работа.

2. Антистатичен работен плот

Работният плот използва вносен HPL компактен антистатичен ламинат, специален материал за оборудване за захранване и контрол на компютърна зала. Повърхностното съпротивление се контролира стабилно между 10⁶Ω и 10⁹Ω, като ефективно освобождава статично електричество, генерирано от дългосрочна работа на електронно оборудване и защитава прецизни индустриални контролни хостове, комуникационно оборудване за изпращане и терминали за наблюдение.

Работният плот от него е огнеупорен, устойчив на висока температура, устойчив на надраскване и удар. Устойчивият на износване клас отговаря на дългосрочните изисквания за работа с клавиатура и мишка с висока честота, без избледняване, без обелване и без напукване след години употреба.

3. Система за изолиране на силен и слаб ток

Оборудвана е с двойни независими канални конструкции за силен и слаб ток. Метална изолираща плоча е разположена в средата на продукта, за да раздели напълно захранващите линии и сигналните линии, избягвайки електромагнитни смущения, трептене на екрана, забавяне на сигнала и загуба на пакети данни, причинени от настоящи смущения.

За всяка станция от него са запазени независими отвори за проводници, жлебове за проводници и долни канали за окабеляване. Цялото окабеляване по него е скрито и спретнато, което улеснява по-късната поддръжка на оборудването, подмяната на линията и надграждането на системата. Цялата Power Dispatching Console е оборудвана със стандартни заземяващи клеми, за да се осигури безопасна еквипотенциална защита, отговаряща на стандартите за безопасност в енергийната индустрия.

4. Система за монтажни скоби за много екрани

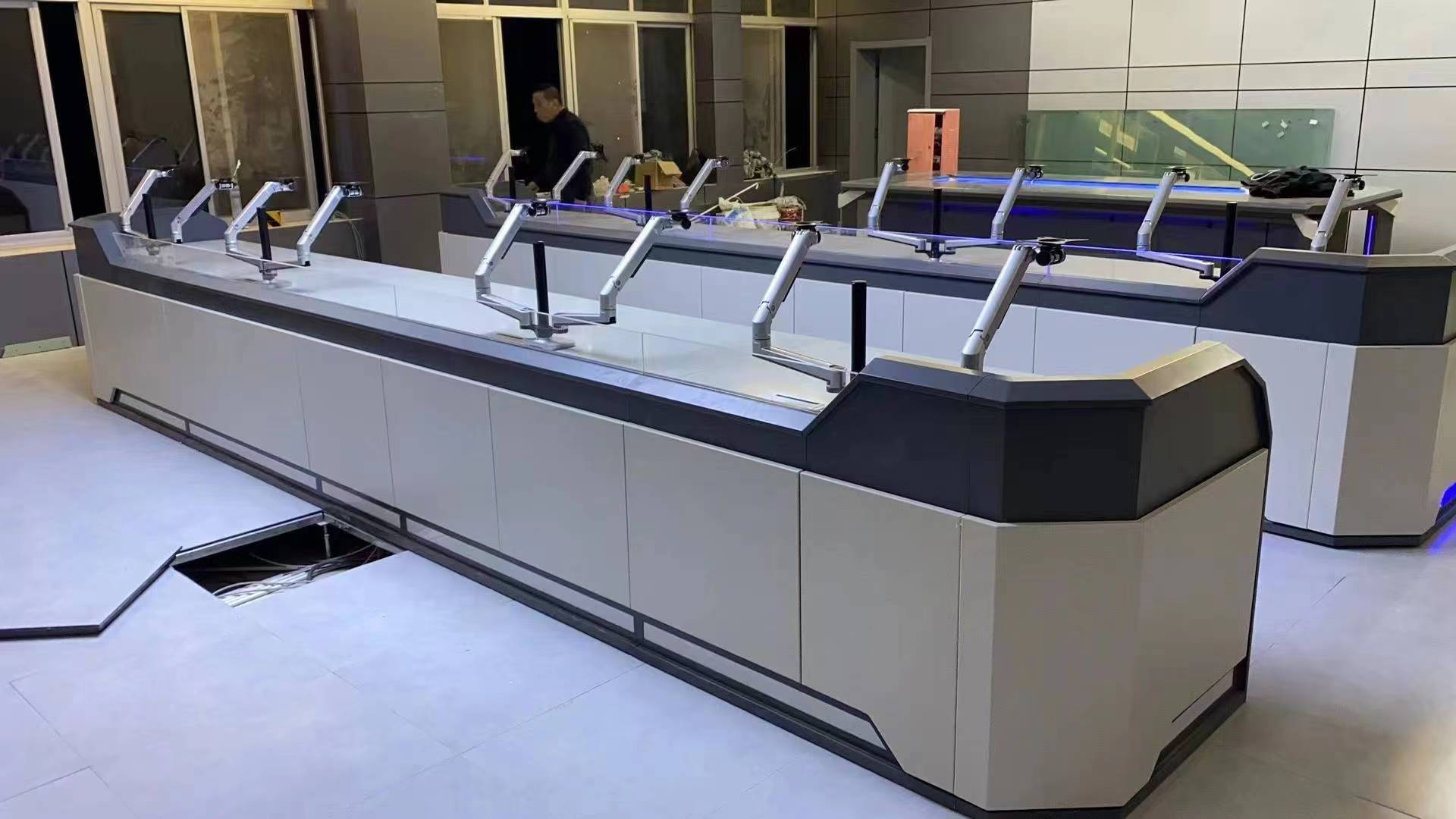

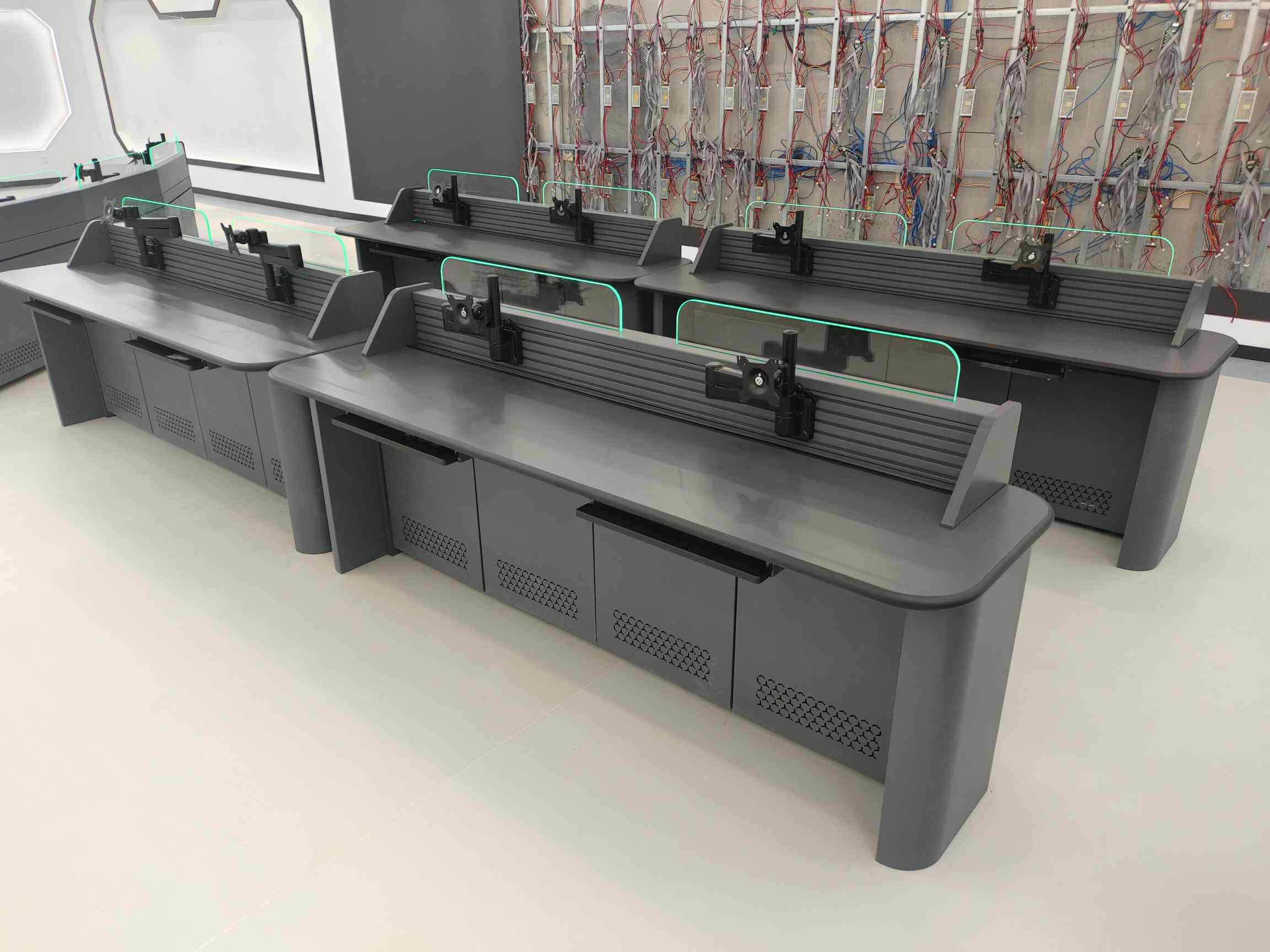

Задната му част е оборудвана с интегрирана удебелена скоба за монтиране на монитор, способна да носи от 2 до 6 монитора на станция. Скобата  приема подсилена стоманена конструкция със силна товароносимост, регулируеми ъгли нагоре-надолу и ляво-надясно и гъвкаво разположение на екрана.

Скобата е подходяща за показване на диаграми на електрическата мрежа, диспечерски криви на данни, работно състояние на оборудването, видеоклипове за наблюдение в реално време и изисквания за мултисистемен синхронен дисплей. Скобата остава стабилна, без да се тресе по време на продължителна работа, осигурявайки ясни и стабилни изображения при наблюдение.

5. Ергономичен хуманизиран дизайн

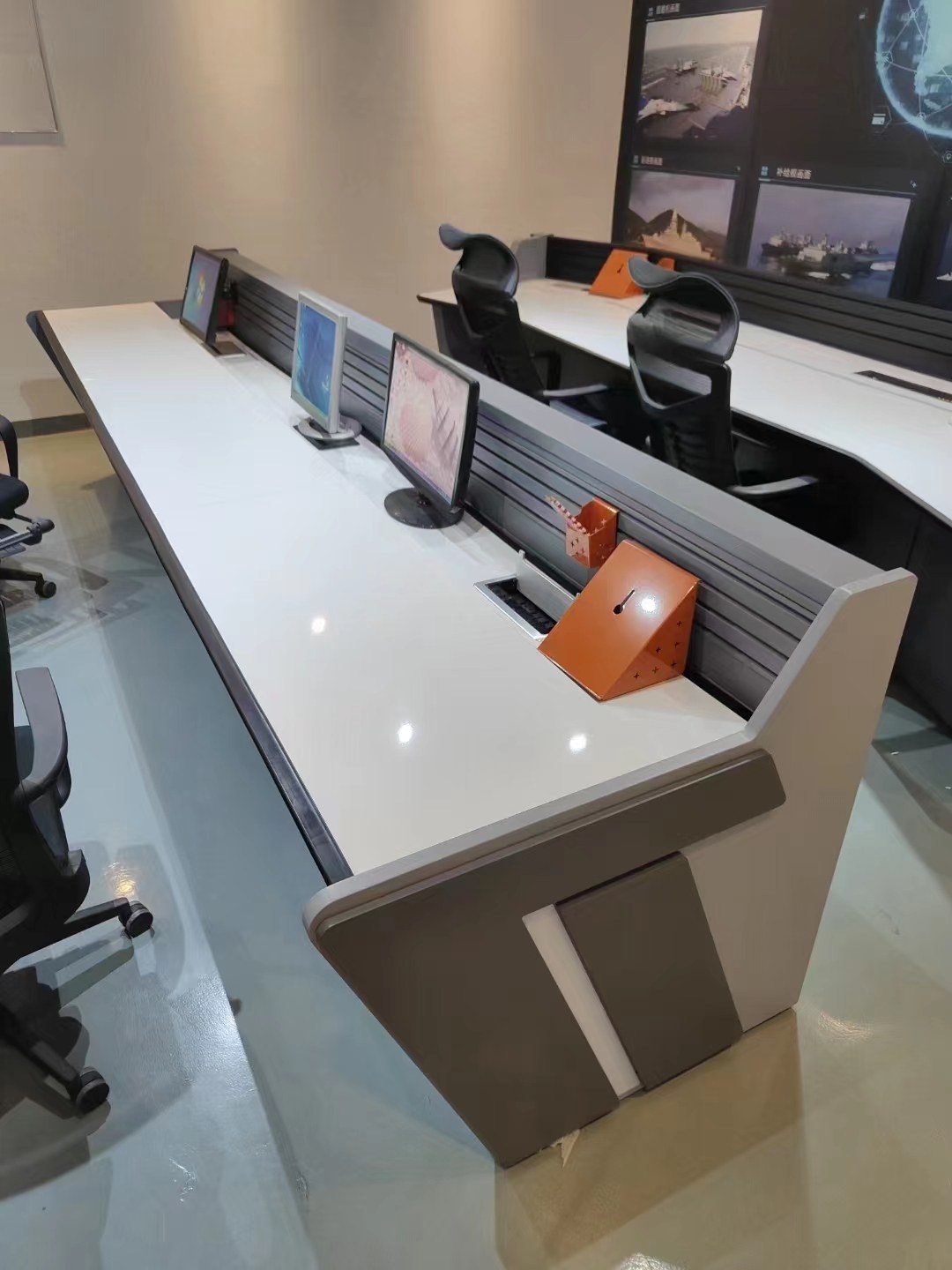

Работният плот е с микро-наклонен ергономичен дизайн за оптимизиране на зрителния ъгъл на оператора и намаляване на умората на очите. Той е оборудван със скрита прибираща се поставка за клавиатура и гладка плъзгаща се релса, спестявайки място и осигурявайки чист работен плот.

Power Dispatching Console предлага опционална функция за електрическо регулиране на височината, поддържаща алтернативна работа в седнало и изправено положение, като ефективно подобрява дълготрайния комфорт на дежурството на диспечерите. Цялостният дизайн на дъговата фаска предотвратява нараняване от сблъсък, като напълно отговаря на стандартите за безопасност и хуманизиран дизайн на индустриалните контролни стаи.

6. Модулна разширителна структура

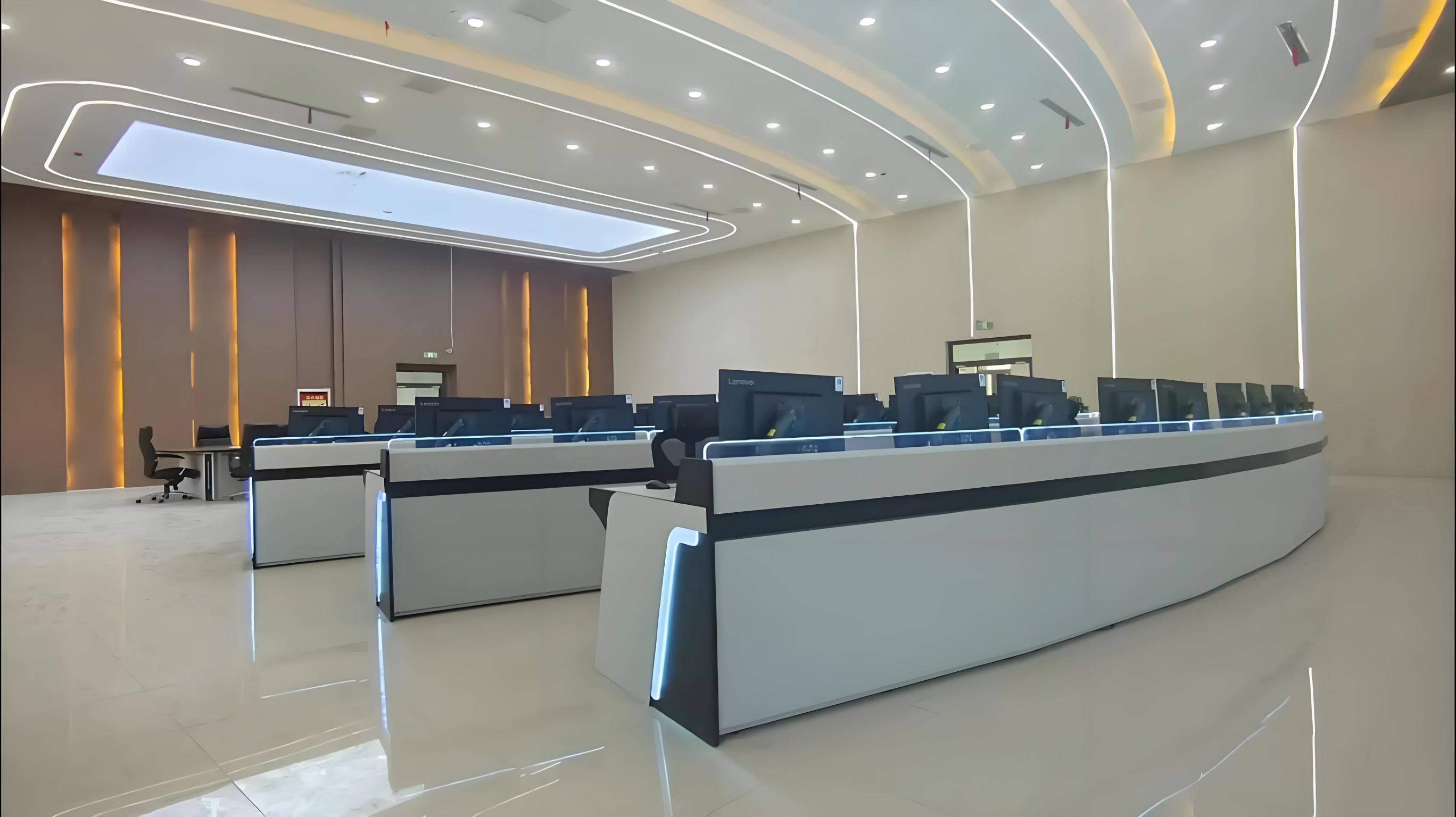

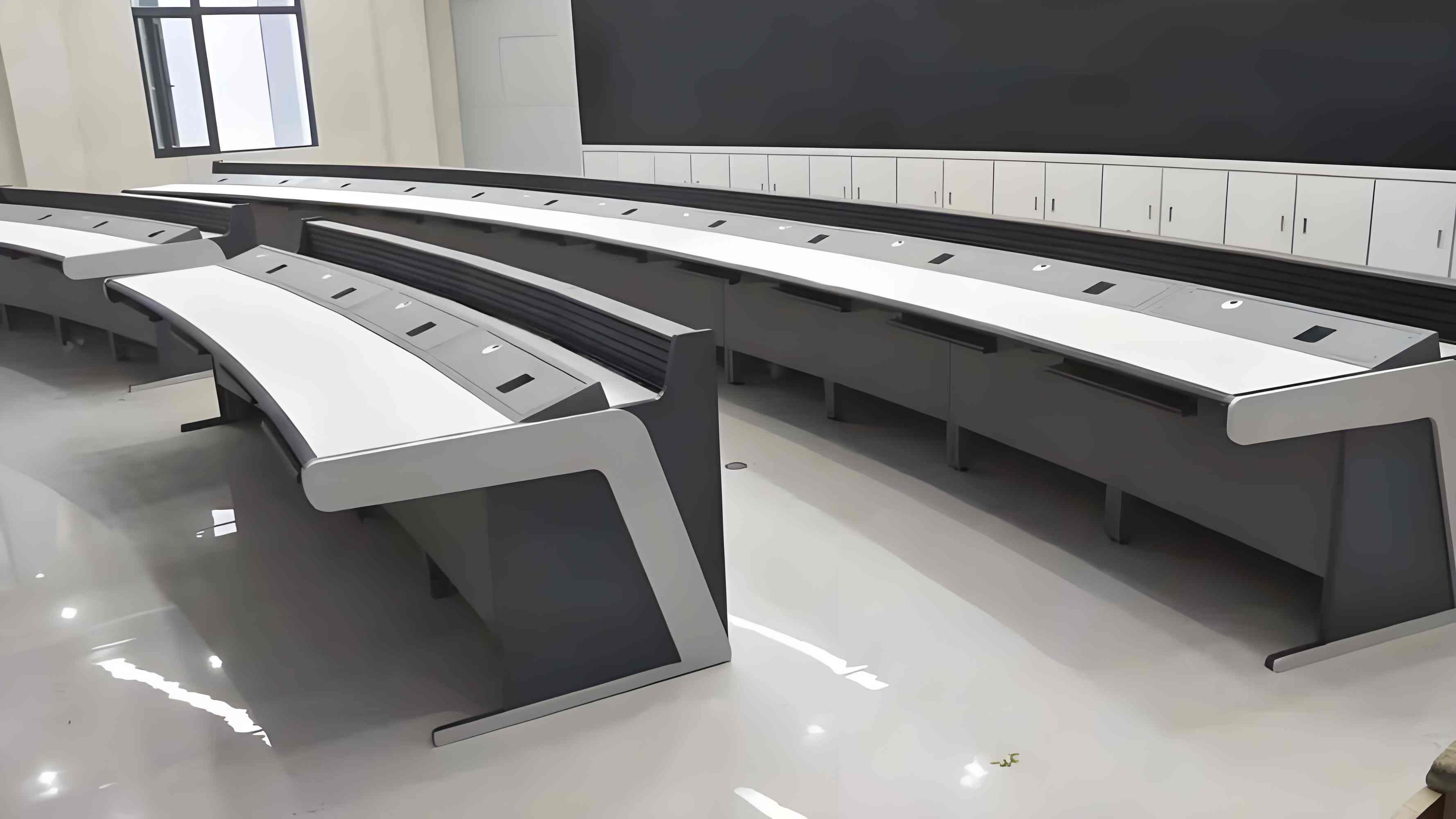

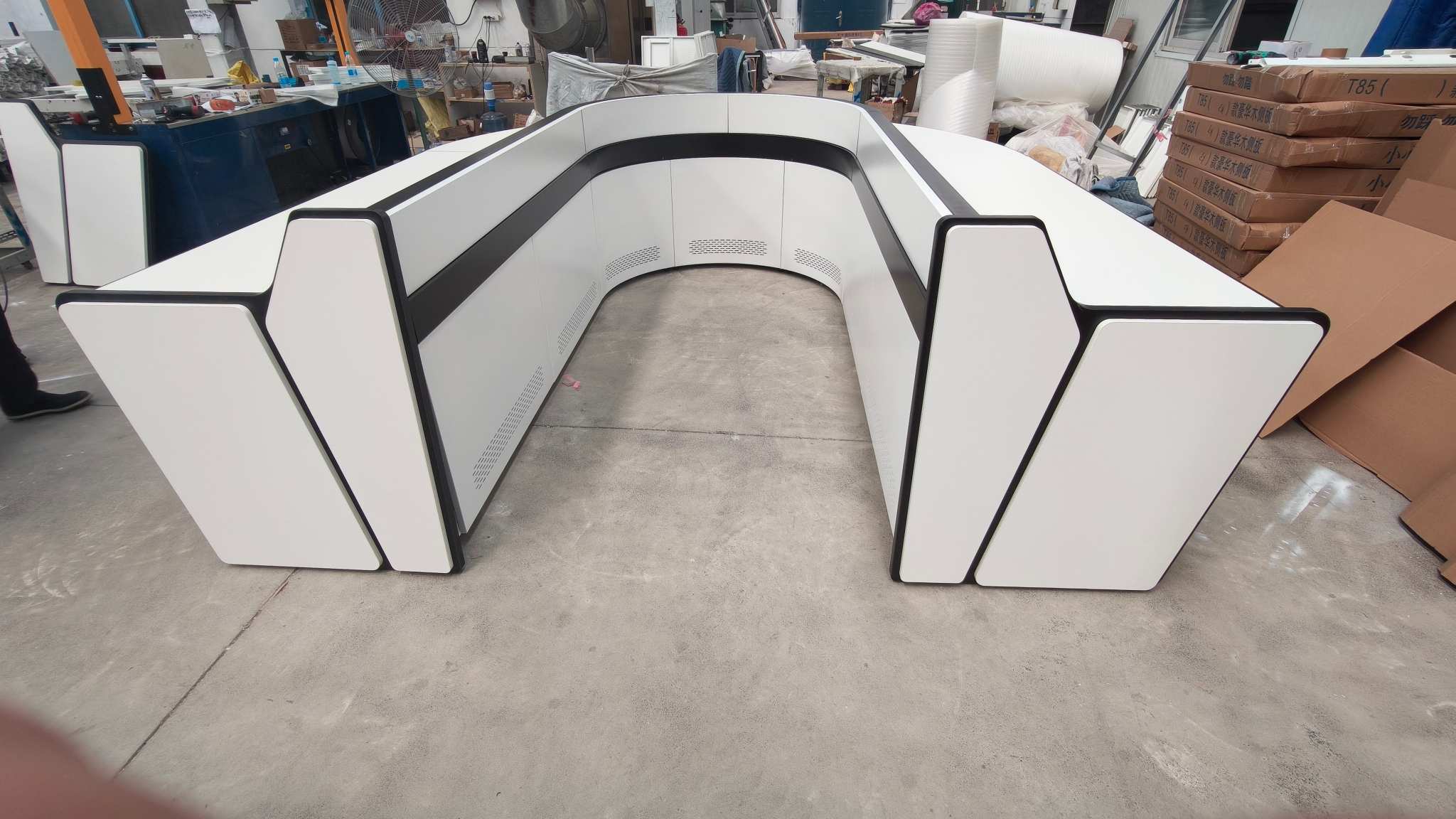

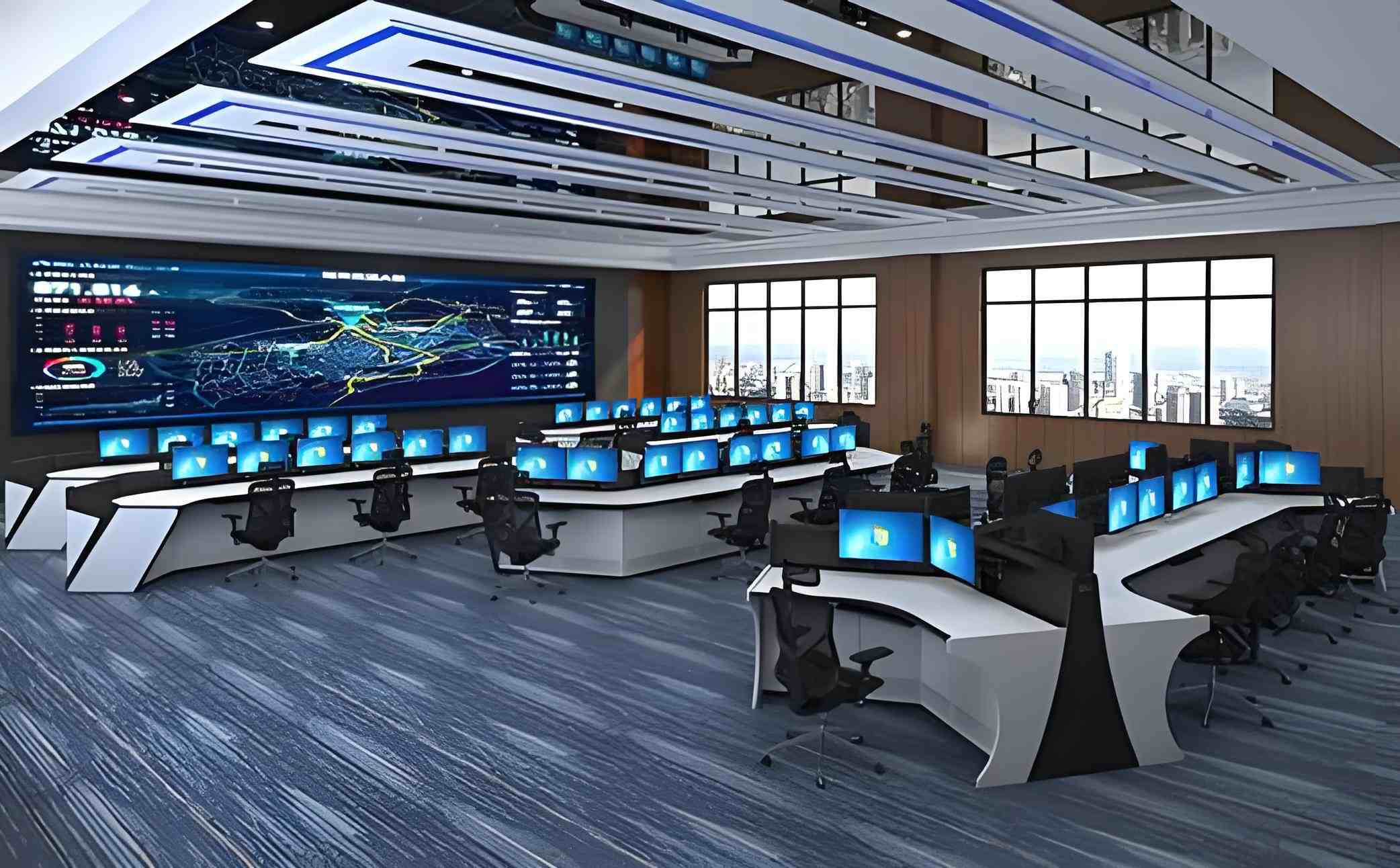

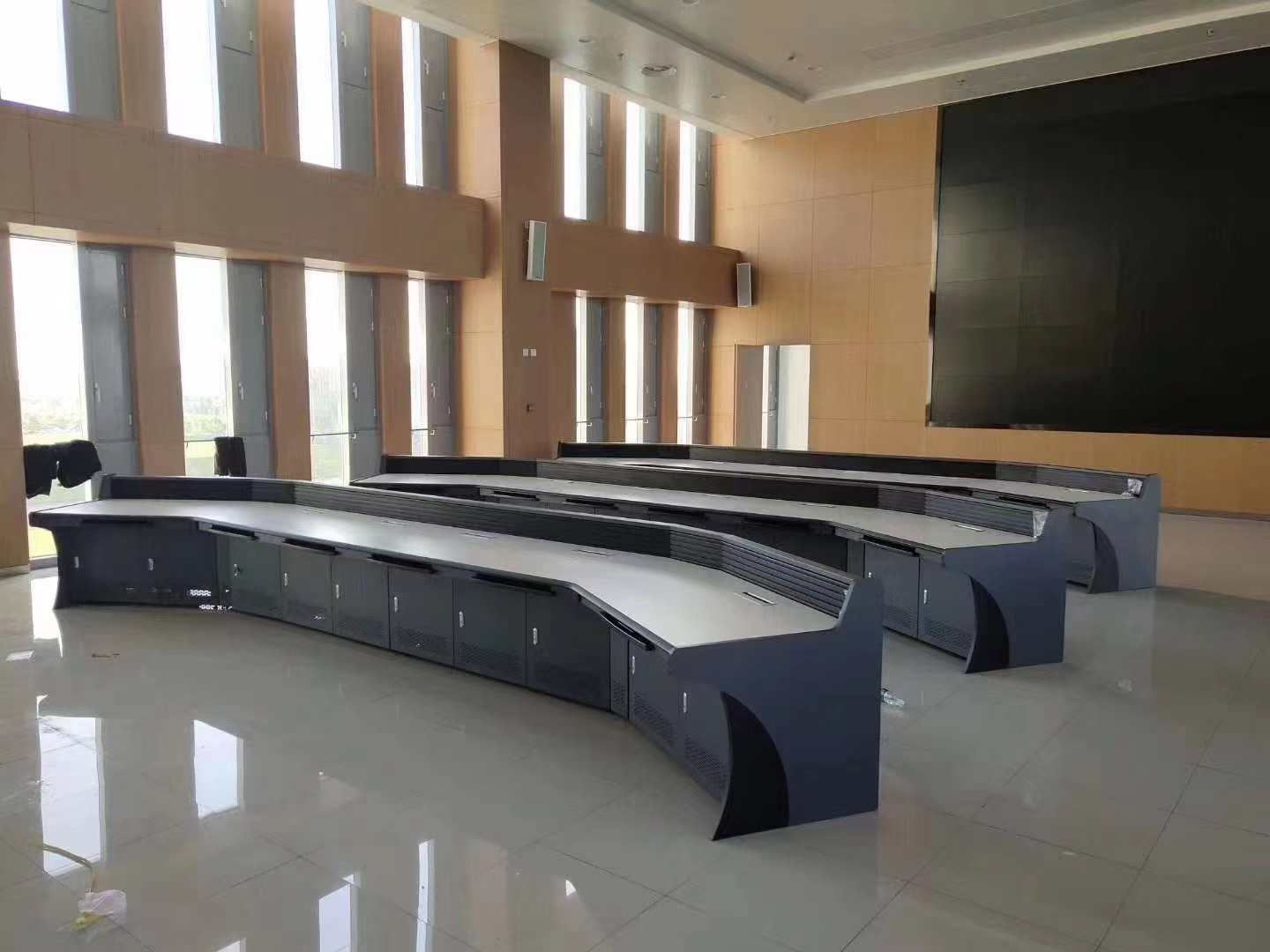

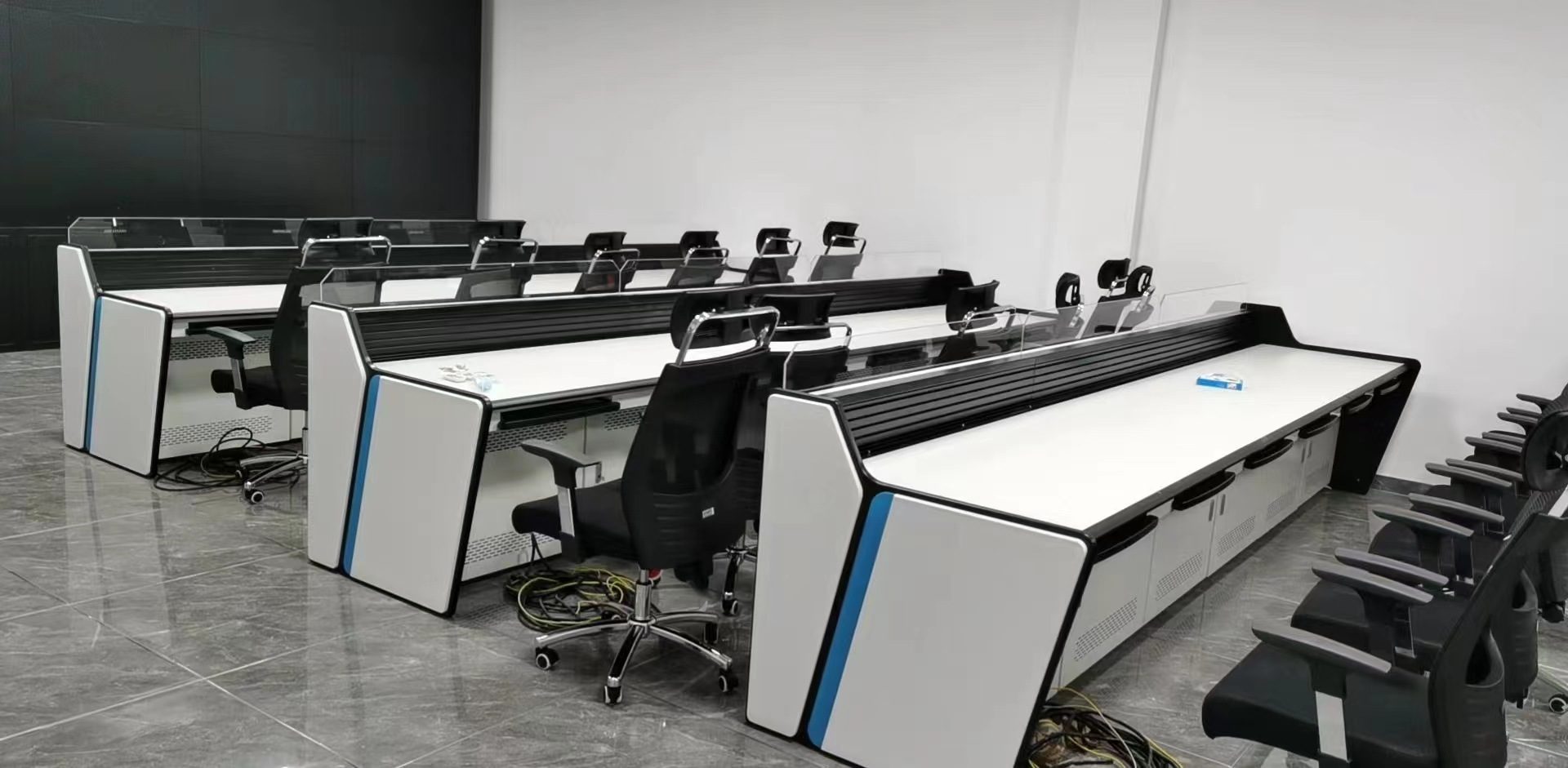

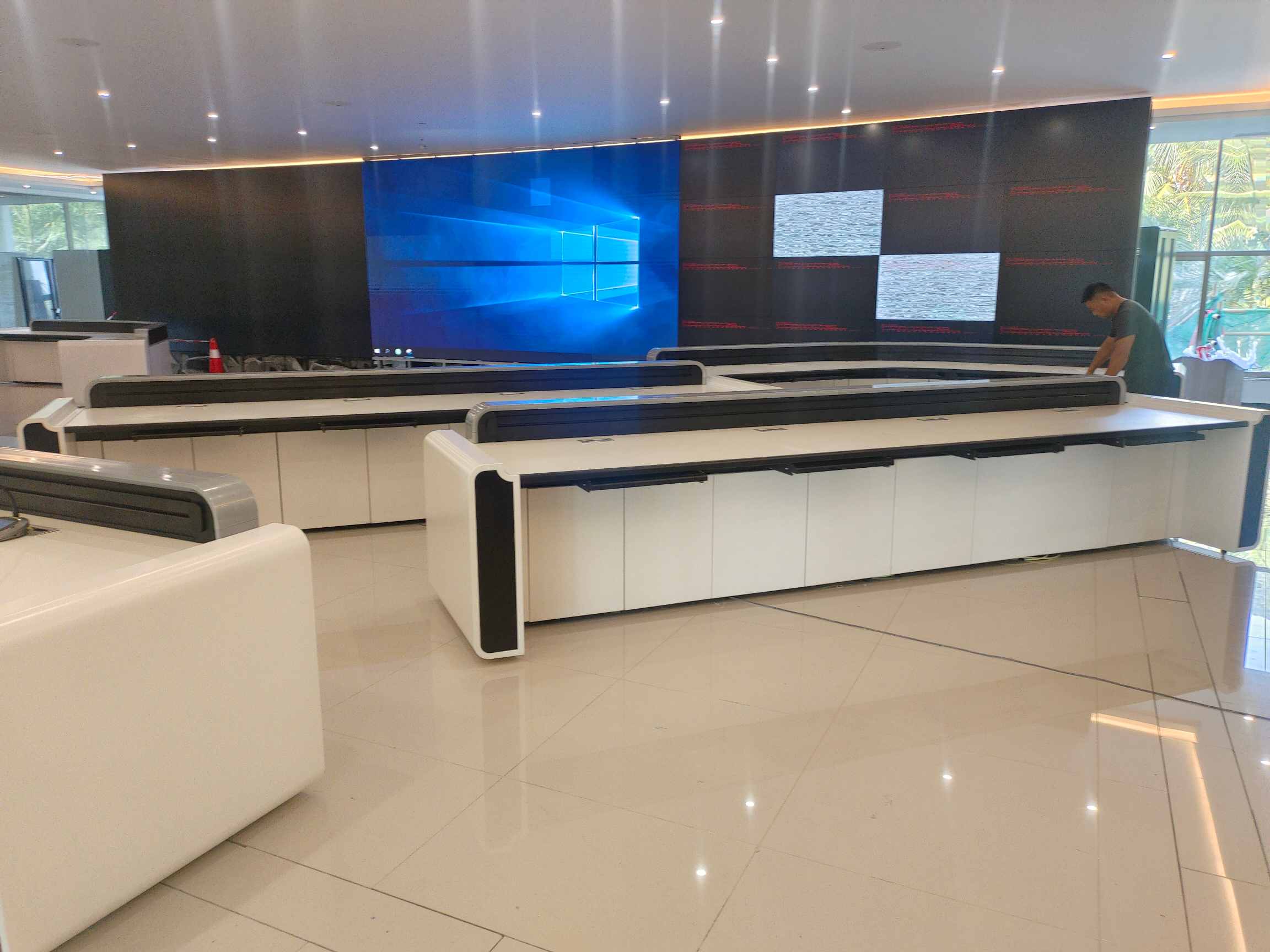

Продуктът приема напълно модулно стандартизирано производство, поддържащо неограничено снаждане на единични или множество станции. Според размера на контролната зала, Power Dispatching Console може да се комбинира в линеен тип, тип дъга, тип U и други цялостни оформления.

Модулната структура позволява свободно добавяне, намаляване и подмяна на функционални модули, което улеснява последваща реконструкция на халето, разширяване на капацитета и надграждане на оборудването. Подходящ е за малки контролни зали на разпределителната мрежа, централни контролни зали на средни електроцентрали и големи диспечерски зали на провинциалната мрежа.

Предимства на продукта

Той е персонализиран за сценарии за 24/7 мониторинг на енергетиката с висока интензивност. Power Dispatching Console демонстрира изключителни предимства в анти-електромагнитни смущения, елиминиране на статично електричество, защита на безопасността, структурна стабилност и дългосрочна издръжливост.

В сравнение с обикновените мониторни бюра, той е по-професионален, по-безопасен и по-адаптивен към сложни енергийни електромагнитни среди.

Всички материали са огнезащитни, щадящи околната среда и издръжливи, отговарящи на международните стандарти за промишлена безопасност и изискванията за инспекция на енергетиката. Продуктът е предпочитаната контролна работна станция за предприятия за електроенергийна мрежа, електроцентрали, нови енергийни проекти и енергийни инженерни EPC компании.

Обхват на приложение

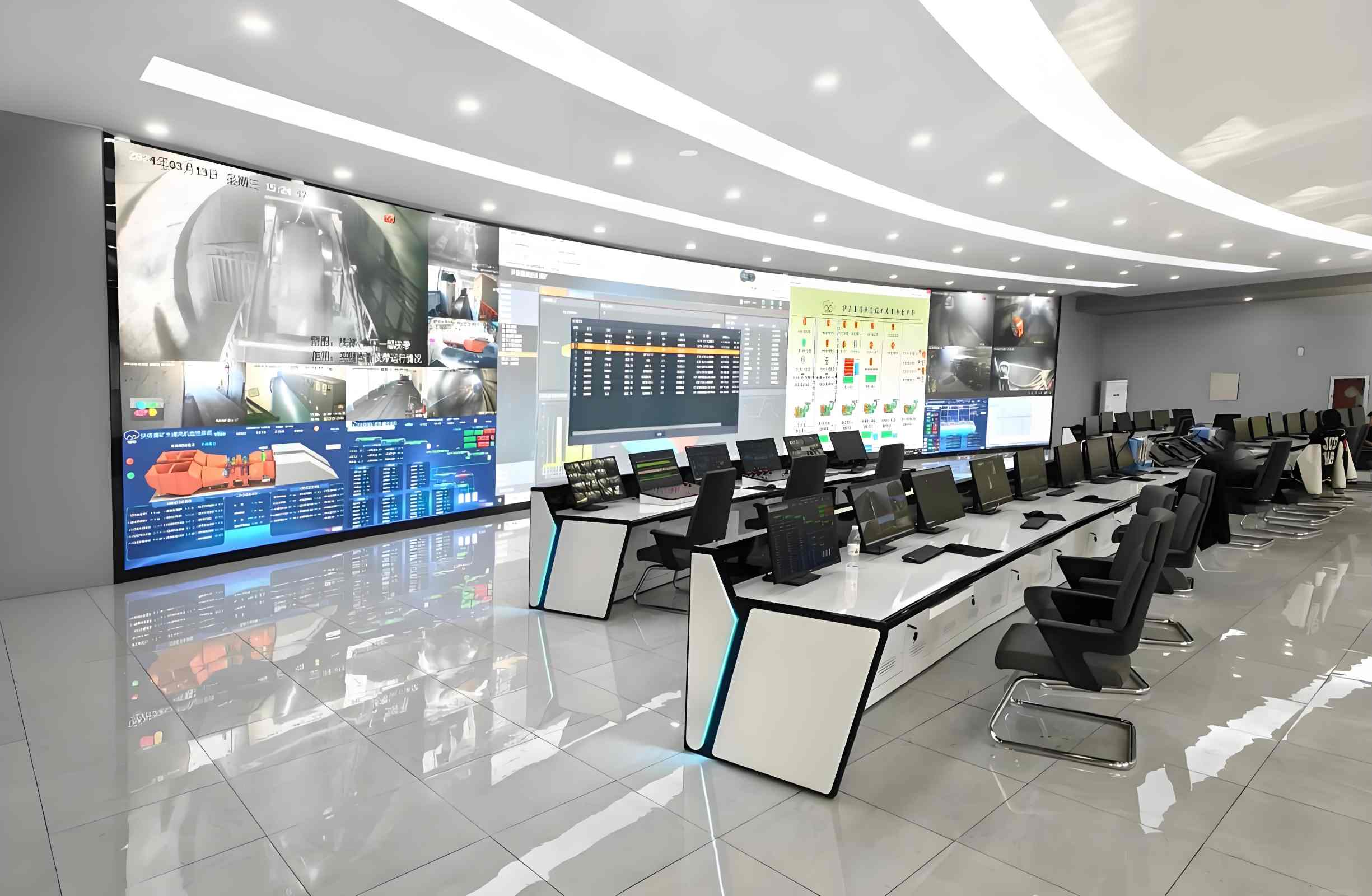

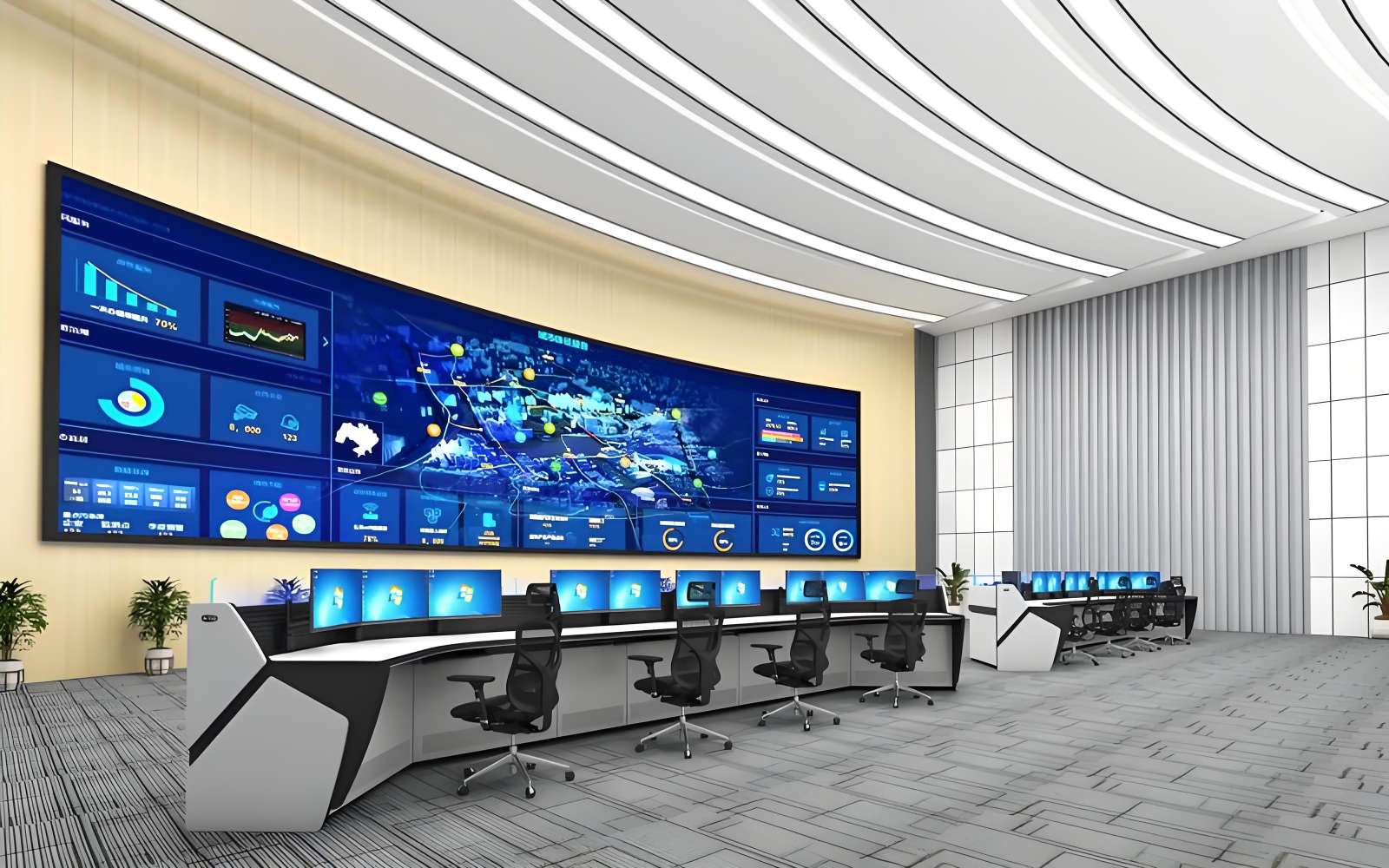

Power Dispatching Console се прилага за диспечерски центрове на електрическа мрежа, контролни стаи на общински енергийни бюра, центрове за мониторинг на разпределителната мрежа, централни контролни стаи на топлоелектрически централи, стаи за мониторинг на водноелектрически централи, центрове за контрол на вятърна и слънчева нова енергия, стаи за мониторинг на станции за съхранение на енергия, централизирани контролни стаи на подстанции и центрове за график за комуникации на електроенергия.

Технически параметри

1. Материал на рамката: 1,5–2,0 mm SPCC студено валцована стомана / 6063-T5 алуминиева сплав
2. Материал на плота: Допълнителен антистатичен HPL компактен ламинат или антистатична огнеупорна плоскост
3. Повърхностно съпротивление: 10⁶–10⁹Ω
4. Съпротивление на заземяване: ≤1Ω
5. Капацитет на статичен товар: ≥100 kg/㎡
6. Режим на работа: Фиксиран / Електрически регулируема височина по избор
7. Конструкция на окабеляване: независим изолационен канал за силен и слаб ток
8. Срок на експлоатация: Повече от 15 години при нормални условия на работа
